SISTEMA SPYDER SUSPENDIDO
Es un sistema de acristalamiento que utiliza sujetadores metálicos de diseño especial llamados arañas; el peso del vidrio y las fuerzas externas como el viento, la lluvia y los terremotos son soportados por elementos tubulares y tensores. El sistema se proporciona estabilidad mediante conectores como: tensores, costillas de vidrio o postes de acero, que se fijan a la superficie del vidrio mediante los herrajes de araña.
El Sistema Spider un tipo de muro cortina bastante empleado
El concepto de vidrio suspendido se ha convertido en un posible elemento de expresividad arquitectónica, haciendo transparente el reflejo del vidrio a todos los puntos que sobresalen de la estructura o fachada. Puesto que ofrece soluciones integradas para conceptos arquitectónicos y de diseño en edificios.
Por sus características, es una solución ideal para grandes espacios abiertos donde las paredes externas se pueden conectar a estructuras metálicas o pueden ser autoportantes.
Características del muro cortina con Sistema Spider
En este sistema, el vidrio está suspendido y formado por sí mismo, creando la sensación de confusión espacial. Su sistema de fijación pretende resaltar la presencia de vidrio con características evanescentes. Desde el interior, hay menos luz y por tanto mayor transparencia, por lo que domina la presencia de su estructura de soporte. Por otro lado, desde el exterior domina la reflexión, y la existencia del vidrio se verá claramente a través de este fenómeno y su capacidad reflectante.
El sistema Spider usa elementos en forma de araña y puntos de anclaje entre el vidrio para construir la estructura de la pared de vidrio. Es por esta razón que no hay restricciones de diseño, el único límite es su imaginación. También proporciona resistencia a la carga del viento ya que sujeta la fachada directamente a la estructura metálica con soportes verticales de tipo contravientos o contrafuertes
Ventajas de las Fachadas Spider
Proporcionar transparencia, elementos de protección y paredes de vidrio estructural.
Con la ayuda del sistema de bisagras, se pueden construir fachadas curvas con diferentes grados de curvatura.
El sistema también se puede utilizar en techos
Muy adecuado para la presentación de temas de techo, suelo y pared.
Proporciona la máxima transparencia y brillo del diseño arquitectónico.
La fachada permite múltiples usos en la estructura de la fachadas ligeras.
Según las necesidades del diseño, permite el uso de varios tornillos de fijación y bisagras planos o abisagrados.
Proporciona transparencia, no está protegido por elementos y también es un muro estructural
Es la elección perfecta cuando los clientes solo quieren tener un muro cortina de vidrio en el exterior.
Hace que el proyecto sea más transparente y muestra un aspecto más actual y moderno a nivel técnico.
Especificaciones del Sistema Spider para vidrios
Está compuesto por vidrio externo e interno, envuelto en acero
Estructura metálica para el soporte
Vidrio templado o laminado
Selladores estructurales
Sistema de fijación a la edificación.
Arañas de metal

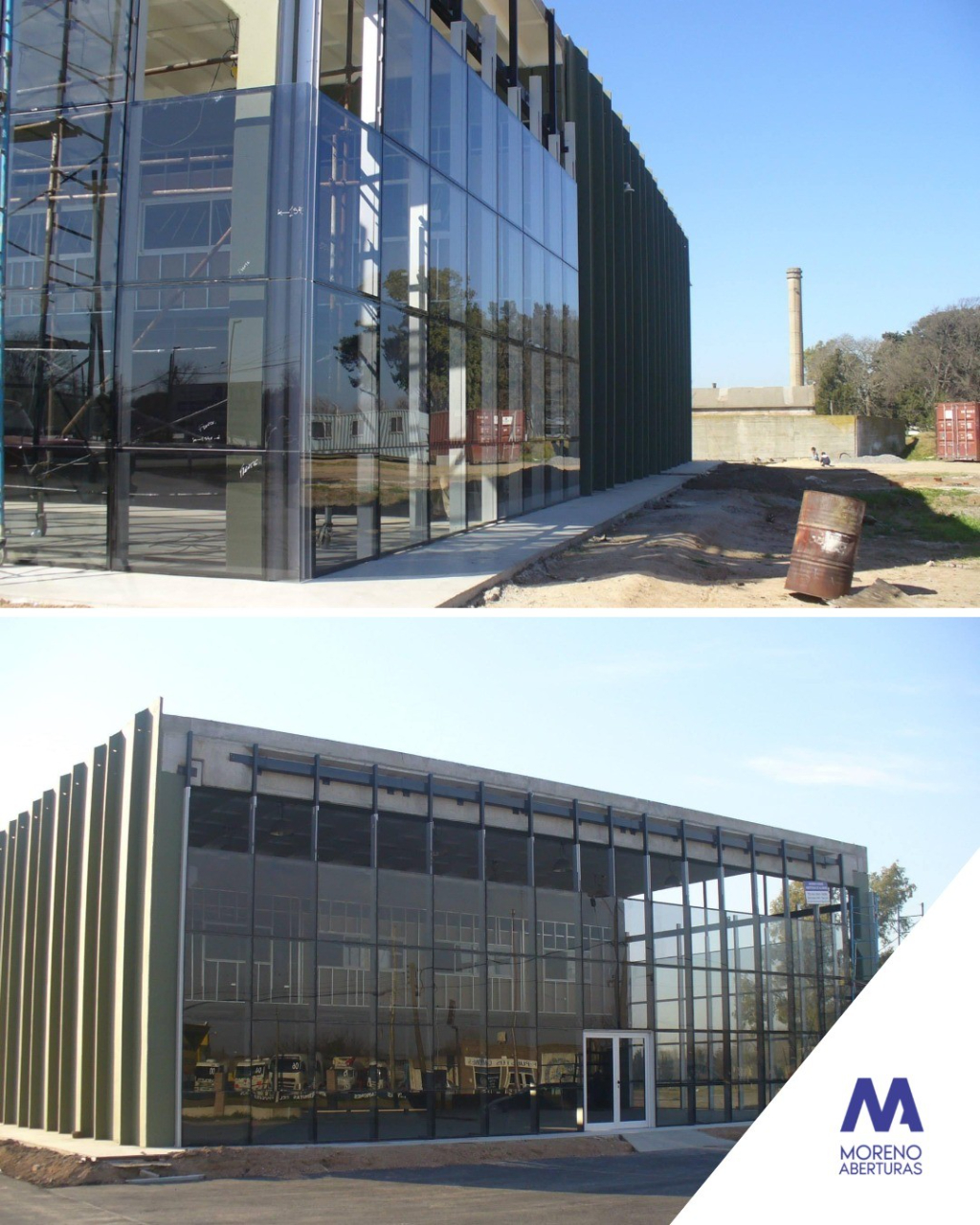

piel de vidrio
Una de las opciones más modernas, estéticas y seguras de la arquitectura]
La Piel de Vidrio es un sistema de fachada integral utilizada para el cierre de diferentes frentes de edificios, compuesto por una perfilería de aluminio colocada en forma vertical (stick), que se cierra con distintos tipos de materiales, predominando el frente vidriado.
Se aplica en construcciones de pequeña a mediana envergadura, instalado frente a las losas o entre losas. Se distingue por la instalación en obra de los componentes de la piel de vidrio, pues debe instalarse la estructura soportante (mullions o stick) pieza por pieza y luego se colocan los vidrios y sellos correspondientes.
De montaje sencillo y gran versatilidad, puede alcanzar una estética final, dimensiones y resistencia, adaptables a una amplia variedad de diseños.
Una de las opciones más modernas, estéticas y seguras de la arquitectura]
La Piel de Vidrio es un sistema de fachada integral utilizada para el cierre de diferentes frentes de edificios, compuesto por una perfilería de aluminio colocada en forma vertical (stick), que se cierra con distintos tipos de materiales, predominando el frente vidriado.
Se aplica en construcciones de pequeña a mediana envergadura, instalado frente a las losas o entre losas. Se distingue por la instalación en obra de los componentes de la piel de vidrio, pues debe instalarse la estructura soportante (mullions o stick) pieza por pieza y luego se colocan los vidrios y sellos correspondientes.
De montaje sencillo y gran versatilidad, puede alcanzar una estética final, dimensiones y resistencia, adaptables a una amplia variedad de diseños.
sistema frame 130
Sistema de Fachada compuesto por unidades independientes, armadas en el taller del carpintero, que se integran unas a otras a través de medias columnas formando un bloque de alta resistencia estructural (elevado momento de inercia).
El FRAME HA F130 ofrece secciones de 130 mm tanto en elementos verticales como horizontales.
En cambio el FRAME HA F160 tiene columnas de 160 mm y utiliza los elementos horizontales del HA F130.
El sistema prevé la utilización de DVH y permite la realización de las siguientes tipologías:
Paño fijo.
Ventana desplazable coplanares interiores.
En este caso, la utilización de tijeras o herrajes telescópicos permiten que la hoja se despegue en todo su perímetro, permitiendo la ventilación controlada y la limpieza de los vidrios desde el interior.
Las ventanas incorporan cámara europea lo que permite colocar un herraje multipunto en todo su perímetro, optimizando la hermeticidad y seguridad de las mismas.
Columnas inerciales:
Conjunto columnas de 130 mm, Jxx= 281 cm4
Conjunto columnas de 160 mm, Jxx= 812 cm4
SISTEMA IBM
Es un Sistema de Fachada Continua diseñado especialmente para resolver fachadas de edificios comerciales. Se compone de columnas y travesaños que se unen entre sí, permitiendo realizar paños fijos. El sistema Frente integral dispone de varias columnas con distintas inercias para su utilización según los condicionantes de la fachada.
Es posible la utilización de ventanas desplazables opcionales con bisagras a fricción laterales y aldaba de cierre. La fijación del vidrio se realiza a través de la tapa-presora con bulón y tapa exterior de terminación. Se utilizan burletes de EPDM en la tapa presora, en la columna y travesaño. El sellado exterior del sistema se realiza entre la tapa y el vidrio.
Tipologías disponibles
› Sistema de 60 mm o 110 mm de vista frontal
› Se pueden incorporar tipologías del resto de los sistemas de carpintería al sistema
› Variantes de columna con diferentes inercias, según la luz entre apoyos a cubrir
ALUMINIO COMPUESTO
El panel de aluminio compuesto se compone de dos láminas de Aluminio y un núcleo central de polietileno. Se trata de un panel caracterizado por su gran planitud, por la posibilidad de sus grandes dimensiones (hasta 5500mm. de longitud por 1500mm. de anchura en espesores de 4 mm). Su estructura combina ligereza y alta resistencia a la rotura, por lo que se manipula con gran facilidad. Se suministra con un folio protector de PVC, que se retira una vez instalados los paneles en obra.
El sistema de Revestimiento por aluminio compuesto esta realizado en chapa galvanizada plegada, prepintada en una gran variedad de colores. Permite la fabricación de piezas especialmente diseñadas para la solución de detalles constructivos.
